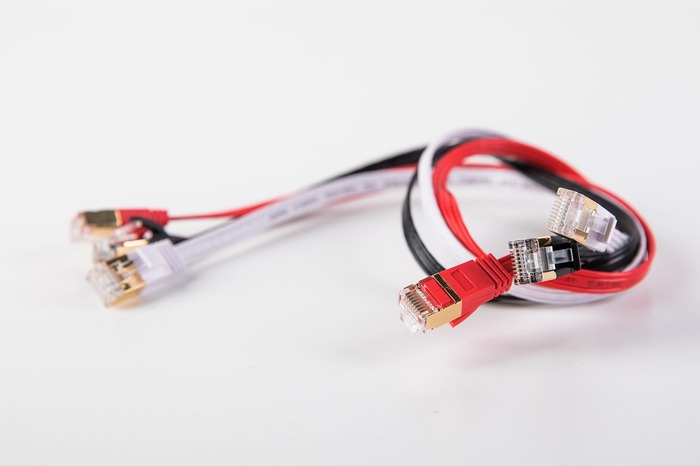

Câblage des prises RJ45 – Guide complet pour réussir vos connexions réseau

La prise RJ45 sert à connecter les appareils à un réseau Ethernet. Elle relie un ordinateur, un routeur, un switch ou tout autre équipement réseau via un câble conçu pour transmettre des données numériques. Chaque fil du câble transporte un signal précis, ce qui assure une communication rapide et fiable entre les appareils.

Le RJ45 se distingue du RJ11 utilisé pour la téléphonie. Le RJ45 contient huit fils répartis en quatre paires torsadées, tandis que le RJ11 n’en contient que quatre. Les paires torsadées réduisent les interférences électromagnétiques et améliorent la qualité du signal. Un mauvais câblage peut provoquer des pertes de paquets, des ralentissements ou des interruptions du réseau.

Les types de câbles pour RJ45

Les câbles réseau se classent selon leur catégorie, déterminant le débit maximum, la distance possible et le type d’environnement d’installation :

• Cat5e : débit jusqu’à 1 Gbps sur 100 mètres, adapté pour les réseaux domestiques et professionnels simples.
• Cat6 : débit jusqu’à 10 Gbps sur 55 mètres, utilisé pour des réseaux plus rapides ou des installations avec beaucoup de trafic.
• Cat6a : débit jusqu’à 10 Gbps sur 100 mètres, idéal pour les réseaux exigeants et les data centers.
• Cat7 et Cat8 : débits très élevés et blindage renforcé contre les interférences, réservés aux environnements professionnels ou industriels.

Ils peuvent être blindés (STP) ou non blindés (UTP). Les câbles blindés protègent le signal des perturbations électromagnétiques. Ce qui est utile dans les installations proches d’appareils électriques ou de lignes haute tension.

Normes et standards du câblage RJ45

Le câblage RJ45 doit suivre des normes pour garantir la compatibilité et la fiabilité du réseau :

• Normes T568A et T568B : ces deux configurations définissent l’ordre des couleurs des fils dans la prise. Le respect de cette norme évite les erreurs de connexion et assure la bonne transmission des données.
• Câblage droit : les deux extrémités suivent le même schéma. Il relie un PC à un switch ou à un routeur.
• Câblage croisé : certaines paires sont inversées. Il relie directement deux PC sans passer par un switch.

Respecter ces normes réduit le risque de perte de signal, de ralentissement ou d’interruption de la connexion.

Préparer le câblage des prises RJ45

Avant de sertir une prise, il faut préparer le câble :

1. Couper le câble à la longueur souhaitée.
2. Retirer 2 à 3 cm de la gaine externe pour exposer les fils.
3. Dénuder chaque fil et les aplatir selon l’ordre des couleurs choisi.
4. Vérifier que les fils ne sont pas tordus, effilochés ou endommagés.

Les outils indispensables sont une pince à sertir, un testeur de câble, un dénudeur et un coupe-câble. Utiliser des outils adaptés facilite le travail et assure un câblage propre et durable.

Sertir une prise RJ45

Le sertissage fixe les fils dans la prise pour assurer un contact électrique fiable :

1. Insérer les fils dans les guides de la prise.
2. Vérifier que les fils atteignent le fond de la prise.
3. Placer la prise dans la pince à sertir et exercer une pression ferme.
4. Couper l’excédent de fil pour un rendu net.

Un bon sertissage garantit une connexion stable et réduit les risques de perte de signal ou de déconnexion.

Tester une connexion RJ45

Après le câblage, il faut tester le câble pour vérifier sa continuité et la bonne disposition des fils :

• Un testeur de câble permet de vérifier l’ordre des fils et la continuité.
• Identifier les fils mal connectés ou les câbles endommagés.
• Corriger les erreurs avant l’installation finale.

Tester le câble avant de l’installer évite des problèmes de réseau et permet de gagner du temps lors du branchement.

Installer les prises RJ45 dans un réseau

Une fois les prises serties et testées, il faut les brancher correctement :

• Connecter les câbles aux appareils : switch, routeur ou PC selon le besoin.
• Organiser les câbles pour éviter les nœuds, les tensions ou les interférences.
• Installer les prises murales dans des boîtiers adaptés pour protéger le câblage et faciliter les modifications futures.

Un réseau bien organisé simplifie la maintenance et améliore la performance globale.

Maintenir et dépanner les prises RJ45

La maintenance régulière prolonge la durée de vie du réseau :

• Vérifier l’usure des câbles et des prises.
• Remplacer les câbles ou prises endommagés pour éviter des interruptions.
• Tester périodiquement la continuité et la performance du réseau.

Un dépannage rapide limite les pertes de données et garantit une connexion stable pour tous les appareils.

Bonnes pratiques pour un câblage fiable

• Choisir une catégorie de câble adaptée à la vitesse et à la distance du réseau.
• Organiser les câbles pour faciliter l’entretien et la lecture des connexions.
• Utiliser des prises et câbles de qualité pour réduire les interférences.
• Étiqueter les câbles pour identifier rapidement les connexions dans des installations complexes.

Ces pratiques garantissent un réseau durable, performant et facile à maintenir.

Foire aux questions sur le câblage RJ45

• Quelle est la longueur maximale d’un câble RJ45 ?
  100 mètres pour Cat5e et Cat6, 55 mètres pour Cat6 à 10 Gbps, plus selon Cat6a, Cat7 et Cat8.
• Puis-je utiliser un câble droit pour relier deux PC ?
  Non. Il faut utiliser un câble croisé ou passer par un switch intermédiaire.
• Comment savoir si ma prise est correctement câblée ?
  Un testeur de câble indique si la continuité est correcte et si les fils sont dans le bon ordre.

Résumé

Un câblage RJ45 bien réalisé assure la rapidité et la fiabilité du réseau. Il faut choisir le bon câble, respecter les normes T568A ou T568B, préparer soigneusement les fils, sertir correctement la prise et tester la connexion. Un entretien régulier garantit la durabilité et la stabilité du réseau. Suivre ces étapes permet de créer un réseau performant, propre et facile à maintenir.
